Lò xo phần cứng, còn được gọi là vòng hoặc khóa, là một dây buộc được lắp vào trục hoặc lỗ rỗng của máy hoặc thiết bị để đảm bảo chuyển động dọc trục của các bộ phận. Nó thường được làm bằng thép lò xo có độ đàn hồi cao (như 65Mn, 60Si2Mn) hoặc thép không gỉ, sử dụng biến dạng đàn hồi của chính nó vào rãnh, do đó đóng vai trò định vị trục.
Vai trò cốt lõi của lò xo phần cứng có thể được tóm tắt như sau:
Định vị và cố định trục
Đây là vai trò cơ bản nhất của clang. Nó ngăn chặn các chuyển động dọc trục không cần thiết của các bộ phận được lắp đặt trên trục (như bánh răng, vòng bi, bánh đai) hoặc các bộ phận được lắp trong các lỗ, đảm bảo các bộ phận này làm việc ổn định tại các vị trí được chỉ định trong thiết kế.
Lực dọc trục chịu lực
Lò xo có thể chịu được tải trọng dọc trục từ cả hai hướng. Ví dụ, lò xo trục có thể ngăn các bộ phận di chuyển sang trái hoặc phải; Điều tương tự cũng đúng với việc đục lỗ lò xo. Nó cung cấp sự hỗ trợ hướng trục đáng tin cậy cho toàn bộ cụm lắp ráp.
Đơn giản hóa cấu trúc và tiết kiệm không gian
Cấu trúc lò xo rất nhỏ gọn so với cách định vị truyền thống bằng đai ốc, nắp đầu hoặc trục bước. Nó chỉ cần không gian cho một rãnh, không cần thêm ốc vít hay kết cấu phức tạp, giúp thiết kế thiết bị nhỏ hơn và nhẹ hơn.
Dễ dàng cài đặt và tháo gỡ
Việc sử dụng kẹp lò xo chuyên dụng (lỗ dùng làm kẹp miệng thẳng, trục dùng làm kẹp góc), có thể lắp đặt và tháo dỡ rất nhanh chóng, tạo điều kiện thuận lợi rất nhiều cho việc lắp ráp, bảo trì và thay thế các bộ phận.
Chi phí thấp
Lò xo là một bộ phận tiêu chuẩn có thể được sản xuất trên quy mô lớn và với chi phí rất thấp. Sử dụng lò xo làm phương pháp định vị có thể giảm đáng kể chi phí chế tạo so với gia công trục bậc hoặc thiết kế các lớp phủ cố định phức tạp.
Do vai trò độc đáo của nó, phạm vi ứng dụng của lò xo phần cứng vô cùng rộng, bao gồm hầu hết các lĩnh vực công nghiệp và nhu cầu thiết yếu hàng ngày.
Sản xuất máy móc và công nghiệp nặng
Hộp số và hộp số: Dùng để cố định các bánh răng và ổ trục trên các trục đảm bảo chúng khớp truyền động tại các vị trí của các mắt khác nhau.
Thiết bị máy công cụ: Trên các bộ phận truyền động như trục chính, thanh lụa được sử dụng để cố định các ổ trục và bộ phận truyền động.
Máy móc xây dựng: hệ thống thủy lực và cơ cấu lái của máy xúc, cần cẩu,… được sử dụng với số lượng lớn.
Ngành công nghiệp ô tô
Động cơ: dùng để cố định trục khuỷu, má phanh trên trục cam,…
Hộp số: Tương tự như chế tạo cơ khí, nó là bộ phận định vị quan trọng trong cả hộp số tự động và hộp số tay.
Khung gầm và hệ thống lái: đóng vai trò định vị ở ống góp, vô lăng và các bộ phận khác.
Các bộ phận điện: động cơ khởi động, máy phát điện, v.v.
Thiết bị gia dụng và điện tử
Máy giặt: Vòng bi cố định trục bánh xe hoặc trục xi lanh.
Điều hòa, quạt điện: trục động cơ cố định.
Máy in và máy photocopy: được sử dụng rộng rãi trong các con lăn và cơ cấu truyền động khác nhau.
Thiết bị hàng không vũ trụ & chính xác
Mặc dù yêu cầu về vật liệu và độ tin cậy cực kỳ cao nhưng các vật liệu đặc biệt và lò xo chính xác vẫn được sử dụng trong một số tình huống định vị không quan trọng để đạt được thiết kế nhẹ và nhỏ gọn.
Hàng hóa & Nội thất hàng ngày
Bánh xe trượt, bánh xe chân: trục dùng để cố định bánh xe.
Đồ nội thất gấp: đóng vai trò như một thiết bị giới hạn ở các mối nối.
Mô hình đồ chơi: phổ biến trong các cấu trúc truyền động.
Tùy thuộc vào vị trí lắp đặt, lò xo phần cứng chủ yếu được chia thành hai loại:

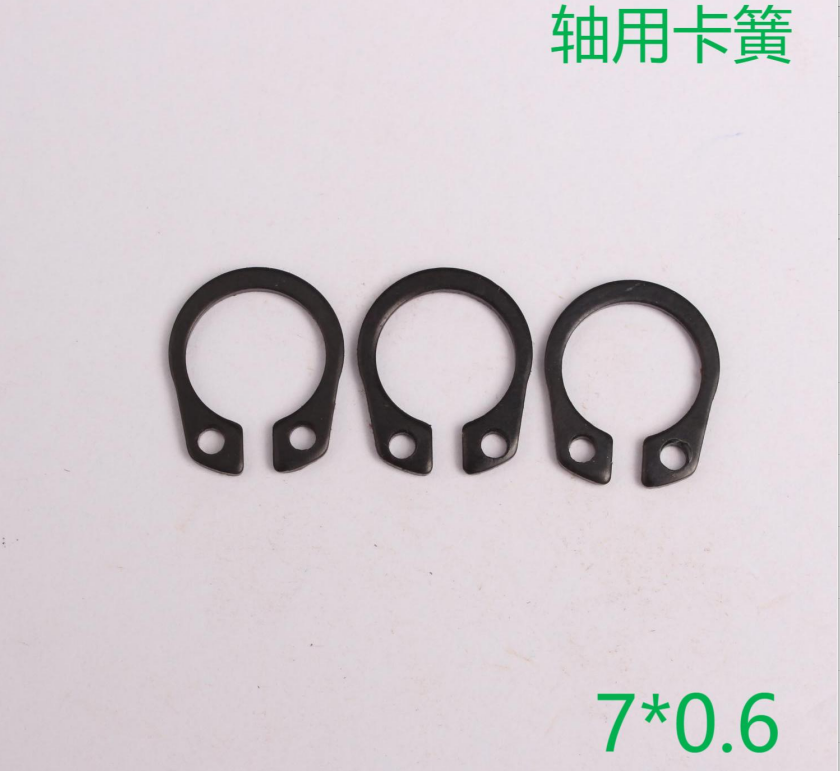

Trục cho trục
Hình thức: Đường kính trong nhỏ hơn một chút so với đường kính trục.
Chức năng: Bịt vào rãnh của trục để ngăn các bộ phận trên trục di chuyển ra ngoài.
DỤNG CỤ LẮP ĐẶT: Miệng của kẹp kêu mở ra ngoài (kẹp uốn cong).
Lò xo lỗ chân lông
Hình thức: Đường kính ngoài lớn hơn khẩu độ một chút.
Chức năng: Dán vào rãnh bên trong lỗ để ngăn các bộ phận bên trong lỗ thoát ra ngoài.
DỤNG CỤ LẮP ĐẶT: Miệng kẹp lò xo co vào trong (kềm miệng thẳng).

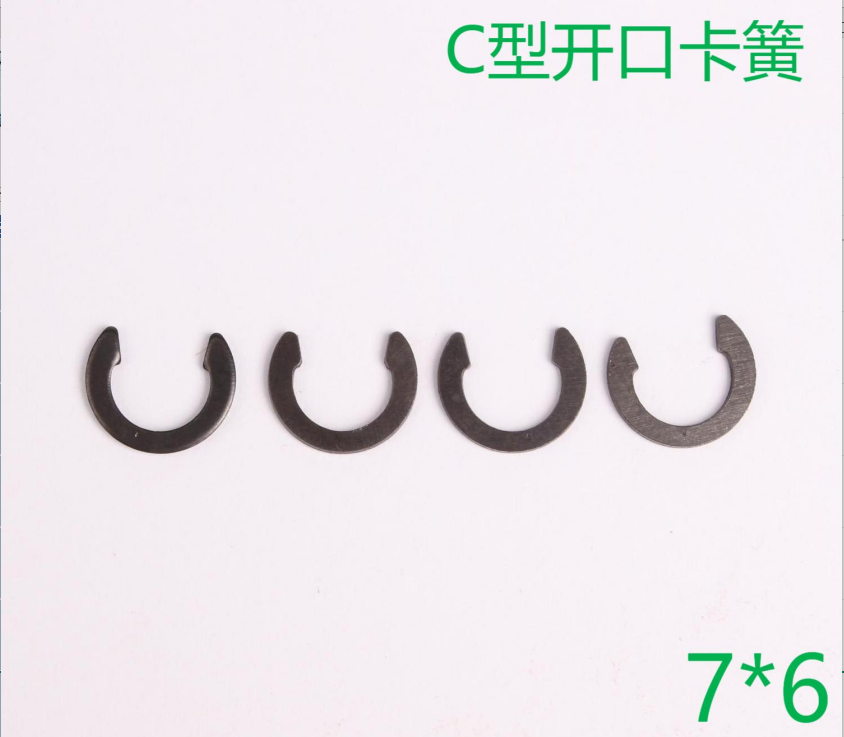

Vòng tròn loại E
Lò xo trục đặc biệt dành cho trục khóa trực tiếp vào các rãnh nông trên trục hoặc giữ các bộ phận trực tiếp qua lỗ "E" của nó mà không cần xử lý một rãnh tròn hoàn chỉnh và thuận tiện hơn khi lắp đặt nhưng ít chịu lực hơn.
bản tóm tắt
Tóm lại, tuy chỉ là một phần nhỏ nhưng lò xo phần cứng đóng một vai trò không thể thiếu trong nền công nghiệp hiện đại. Nó giải quyết vấn đề định vị dọc trục của các bộ phận trong kết cấu cơ khí một cách đơn giản, hiệu quả và tiết kiệm. Phạm vi ứng dụng rộng rãi và các thiết bị cố định quan trọng khiến nó trở thành một trong những thành phần tiêu chuẩn được các kỹ sư lựa chọn khi thiết kế các thiết bị cơ khí nhỏ gọn, đáng tin cậy.
